Hướng dẫn lắp đặt mô tơ bánh lăn K690

Hướng dẫn lắp đặt mô tơ bánh lăn K690

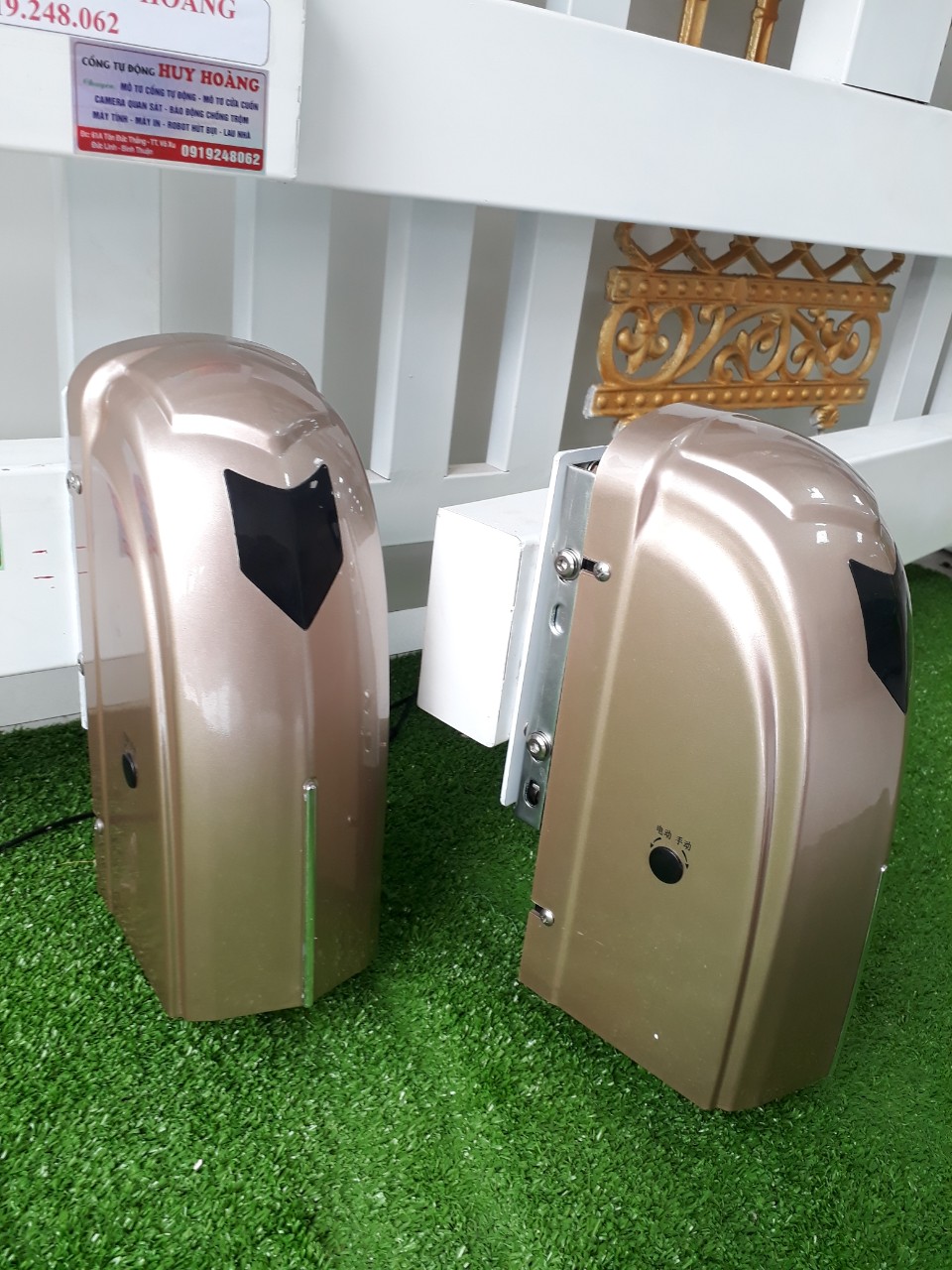

Kiểm tra bộ mô tơ đầy đủ bao gồm:

-2 Động cơ bánh lăn

-2 remote điều khiển từ xa

-2 pass giữ mô tơ hàn cố định

-2 pass khóa gắn dưới nền

-6 tắc kê giữ pass khóa

-2 chìa khóa cơ

-2 nam châm dừng hành trình mở

———————————————————————-

B1: Để tìm được vị trí lắp pass giữ mô tơ lên mặt cửa, trên quảng đường di chuyển giữa vị trí đóng hoàn toàn và mở hoàn toàn cần tìm vị trí trũng sâu nhất.

Sau khi dựng đứng mô tơ lên lấy thước đo từ dưới nền lên mép dưới của pass ( trừ ra 2cm nhé )

B2: Sau khi đo được kích thước di chuyển cánh cửa đến vị trí mà mặt nền bị trũng xuống sâu nhất. Sau đó dùng thước đo từ mặt nền lên đúng kích thước đã xác định được ở bước 1 và đánh dấu lại. Ngay điểm vừa mới đánh dấu là vị trí lắp mép dưới của pass giữ mô tơ lên trên cánh cửa và hàn cố định lại.

Mô tơ giống nhau nên lắp tương tự cho cánh còn lại

B3: Vẫn di chuyển đến vị trí mặt nền bị trũng sâu nhất sau đó đo từ nền lên trên cánh cửa đúng kích thước bước 1 đánh dấu lại.Đặt mép dưới của mô tơ lên vị trí vừa đánh dấu và hàn cố định. Ở cuối hành trình đóng cửa hành trình lắp pass khóa dưới nền khi mô tơ chạy tới cuối hành trình đóng lúc này móc U trên thân mô tơ móc vào pass khóa dưới nền động cơ ngay lập tức được ngắt nguồn điện đồng thời lúc này cửa cũng được khóa lại

B4: 2 Cục nam châm dùng để lắp ở vị trí mở cửa. Khi mô tơ di chuyển mở cửa nam châm chôn sát dưới mặt nền  lúc di chuyển cảm biến lướt đến vị trí nam châm thì lúc này delay tự động ngắt và mô tơ dừng lại. Tùy vào nhu cầu muốn mở cửa ở vị trí nào thì chỉ cần canh đường đi của cảm biến và chôn nam châm.

B5: Đi kèm với bộ sản phẩm kèm theo 2 jack để kéo dây từ mô tơ, 1 đầu đấu vào mô tơ đầu còn lại đấu vào jack. Đỏ đấu vào đỏ và đen đấu vào đen.

Sau khi đấu dây xong tiến hàng ghim jack mô tơ vào board. Cánh cửa nào mở trước ghim vào cổng số 2, mở sau ghim vào cổng số 1.

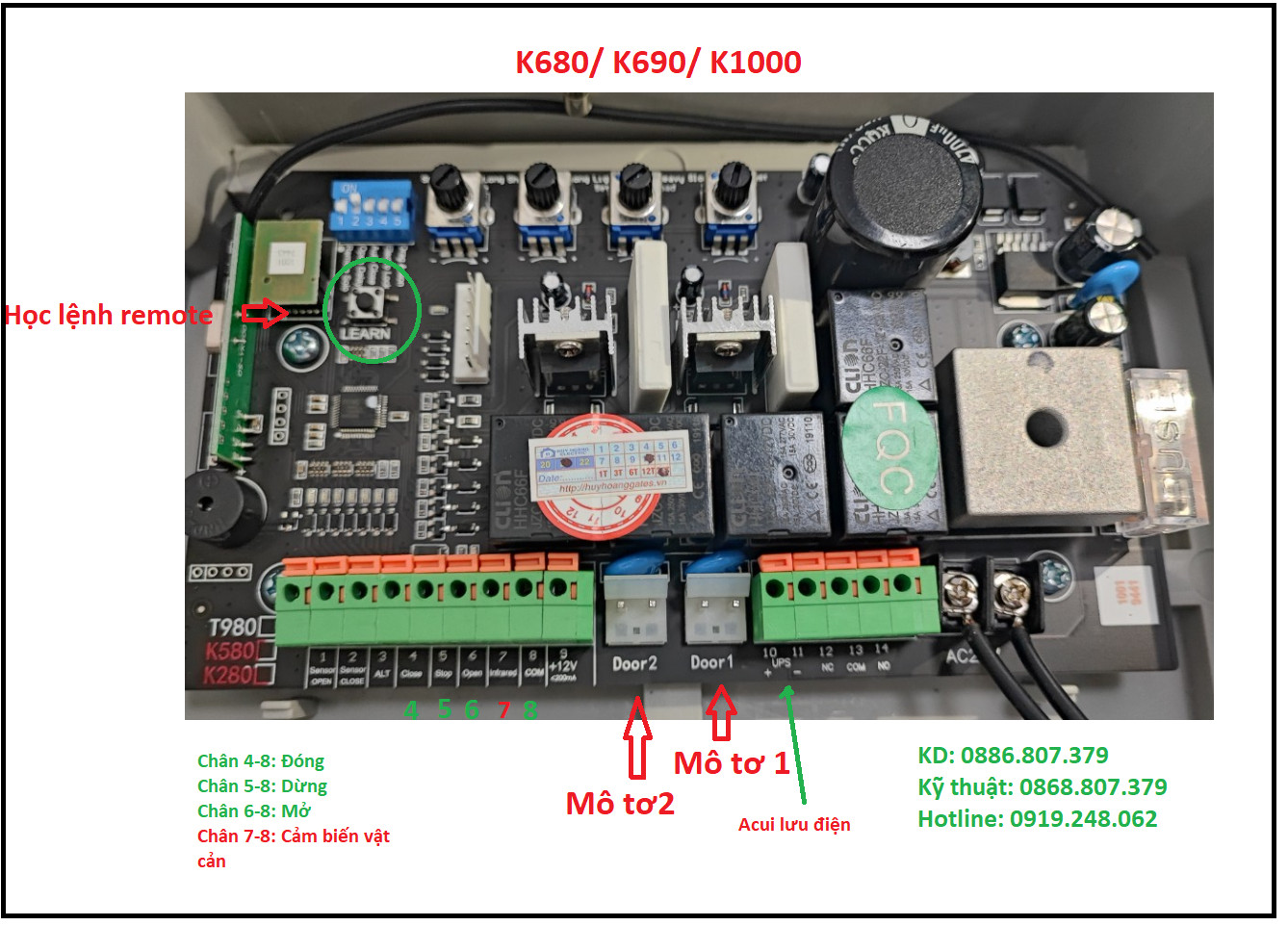

Trên cùng board có 4 núm vặn (từ trái sang lần lượt từ 1 tới 4)

-Núm vặn số 1 dùng để chỉnh thời gian delay

-Để bật gạt núm số 2 lên vị trí ON, càng tăng theo chiều kim đồng hồ thì cánh mở sau chạy sau càng lâu. Để tắt thời gian delay gạt núm số 2 xuống vị trí OFF

-Để bật chức năng tự động đóng sau khi mở hoàn toàn gạt công tắc lên ở vị trí số 3 lên ON. Ở núm vặn số 2 càng tăng theo chiều kim đồng hồ thì thời gian tạm dừng sau khi mở cửa hoàn toàn sẽ càng lâu

-Núm số 3 điều chỉnh lực dừng động cơ khi gặp vật cản, càng tăng theo chiều kim đồng hồ thì lực dừng động cơ cũng càng tăng.

-Núm vặn số 4 điều chỉnh khoảng cách chạy chậm của động cơ, ở cuối hành trình càng tăng theo chiều kim đồng hồ thì khoảng cách chạy chậm này càng dài.

B6: Trong trường hợp bị cúp điện để sử dụng chìa khóa cơ kiểm tra phía bên trái động cơ có nút tròn đen (đây là nắp đậy). Sau khi mở nắp dùng chìa khóa cơ xoáy vào và vặn theo chiều kim đồng hồ để mở khóa. Khi động cơ phát ra âm thanh tức là động cơ đã được mở khóa lúc này có thể đẩy bằng tay.

(Lưu ý : vặn vừa cứng tay dừng lại không cố vặn nữa tránh trường hợp gãy khóa)

Khi khóa cửa chỉ cần vặn ngược chiều kim đồng hồ, vặn khóa đến khi vừa cứng tay không cố vặn thêm. Lúc này động cơ đã khóa có thể dùng tự động nhé!

Qúy khách tham khảo thêm sơ đồ nhé!

CHÚC CÁC BẠN THÀNH CÔNG!!!
