Hướng dẫn lắp đặt mô tơ cửa tự động cánh tay đòn C023

Hướng dẫn lắp đặt mô tơ cánh tay đòn C023

+Đối với cổng mở tùy vào hướng mở khác nhau sẽ có loại mô tơ và cách lắp đặt khác nhau

+Dưới đây Huy Hoàng hướng dẫn quý khách hàng lắp đặt mô tơ tay đòn theo hướng cửa mở vào trong nhà

PHẦN 1: LẮP ĐẶT PHẦN CƠ KHÍ

Bước 1:

-Chọn mô tơ phù hợp với cánh cổng về tải trọng, kích thước.

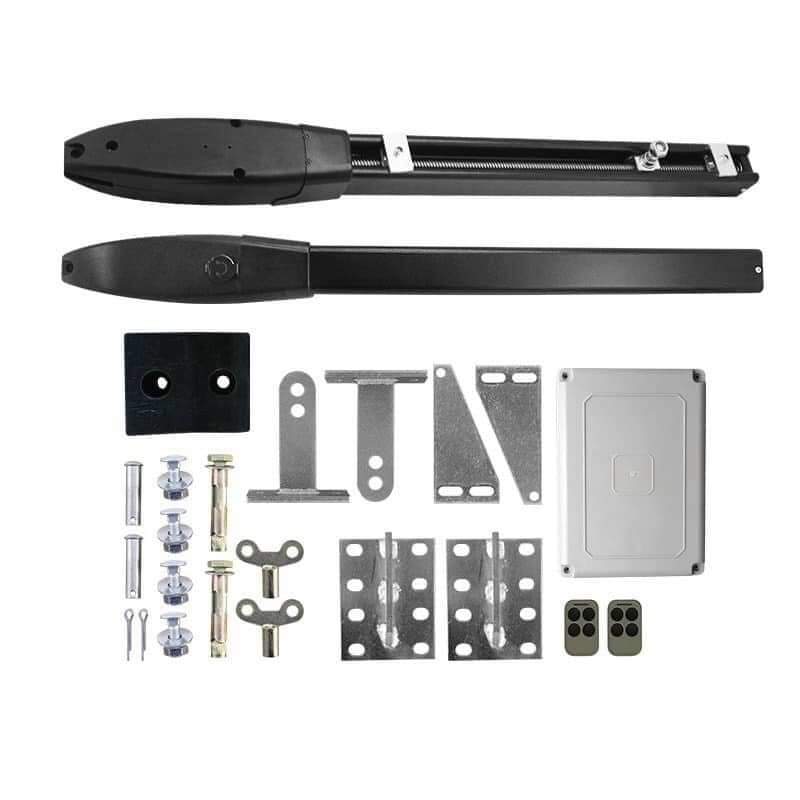

– Kiểm tra bộ mô tơ đầy đủ gồm 2 tay đòn, hộp điều khiển, 2 remote điều khiển và bộ phụ kiện đế pass.

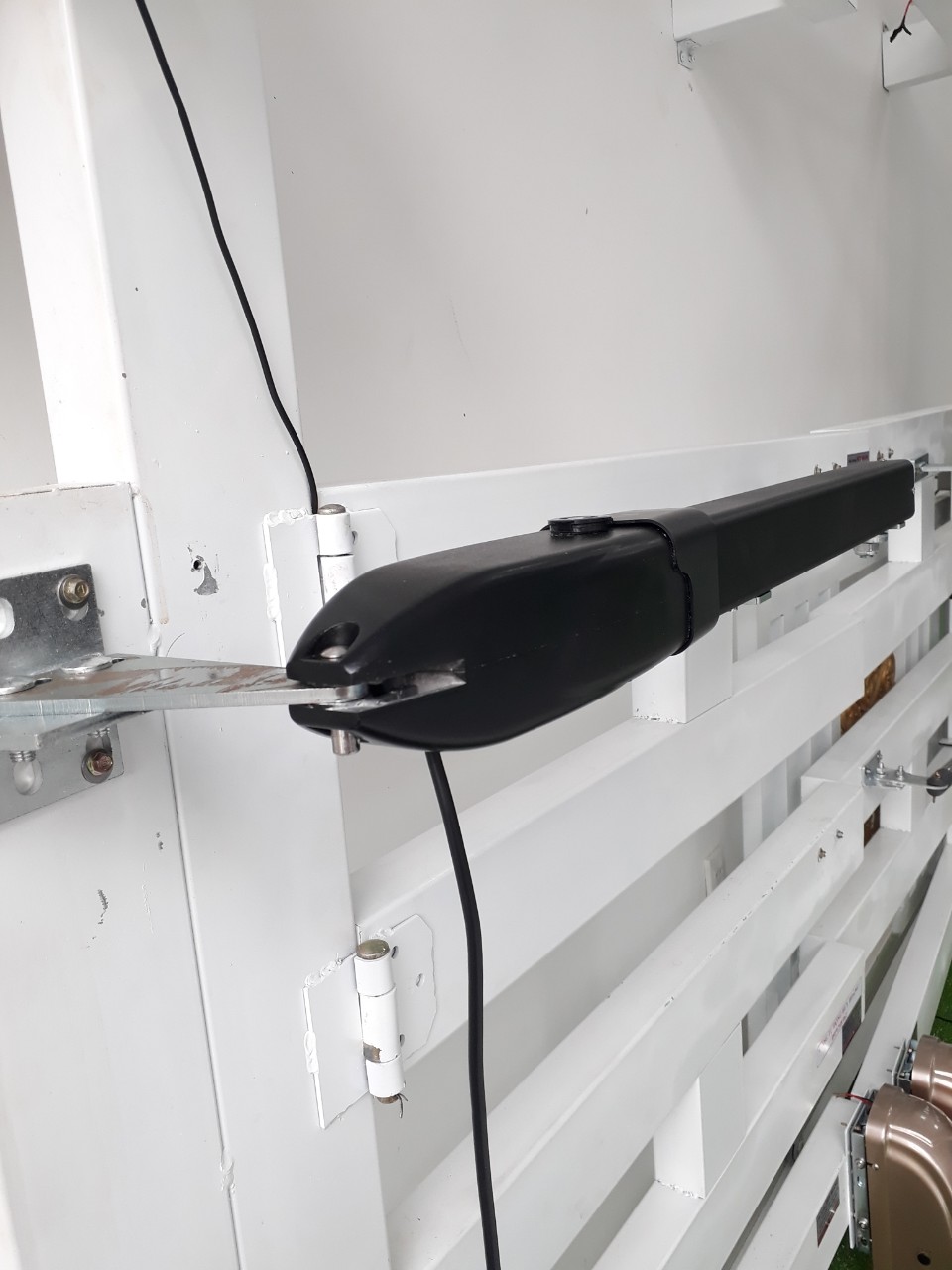

Bước 2: Để cố định được tay đòn lên cửa chúng ta có pass đầu và pass đuôi.

Đánh dấu vị trí cần cố định của pass đầu và đuôi. Pass đầu gắn đầu tay đòn với cửa, pass đuôi cố định tay đòn với trụ  (cột) cổng

-Đối với pass đầu có hình chữ T, bắt vuông gốc với cửa và hàn cố định.

-Đối với pass đuôi sẽ cấu thành từ 1 bảng la và pass T lớn gắn lại với nhau.

Sau khi test góc mở khách chấm hàng để pass không di chuyển trong quá trình vận hành nhé!

Đầu pass lá đầu nối với đuôi tay đòn và thả cốt vào lỗ giữ và cố định bằng móc gài .

-Ở trên tay đòn có 2 chặn: cử đầu tay đòn là chặn hành trình khi mở cửa và cử giữa là chặn hành trình khi mở cửa

Bước 3: Đối với mô tơ cánh tay đòn có khóa cơ. Để đề phòng sử dụng khi cúp điện có thể ra vào được cửa. Dùng chìa khóa bướm màu vàng cắm vào để mở hoặc khóa.

-Vặn theo chiều kim đồng hồ để mở -> lúc này có thể đẩy tay đóng mở cửa nhẹ nhàng

-Vặn ngược chiều kim đồng hồ để khóa tay đòn khi có điện để tiếp tục đóng mở cửa bằng remote điều khiển từ xa nhé

**Lưu ý: khi vặn tới vừa cứng dừng lại không tiếp tục xiếc để tránh trường hợp khóa gãy

 Bước 4: Đối với cánh cửa nào đóng trước thì đưa mô tơ lên trước nhé khách.Canh cử chặn hành trình đến hết cỡ sau đó canh góc mở. Và tương tự cho cánh cổng còn lại.

PHẦN 2: ĐẤU DÂY

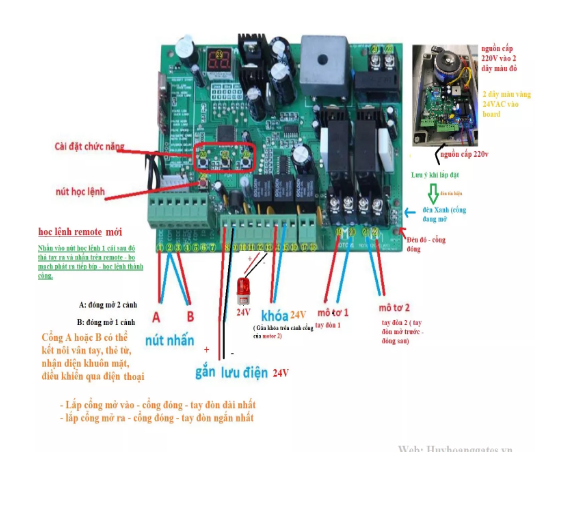

Qúy khách hàng đấu theo sơ đồ nhé ạ!

==============$$$==============
