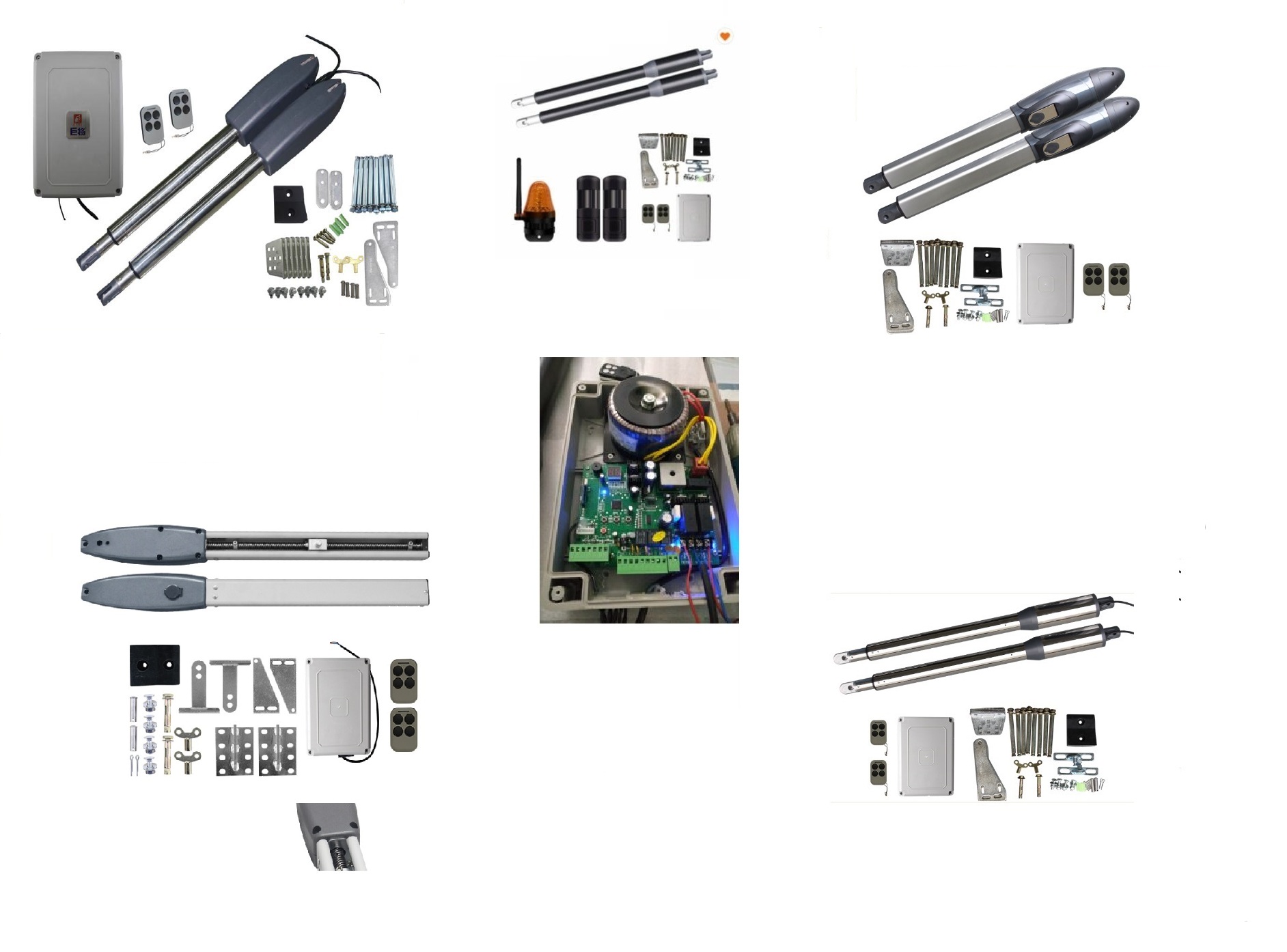

**Hướng dẫn đấu nối và cài đặt giá trị trên board mạch điều khiển cổng mở

Phần 1: Hướng dẫn đấu nối

B.1:

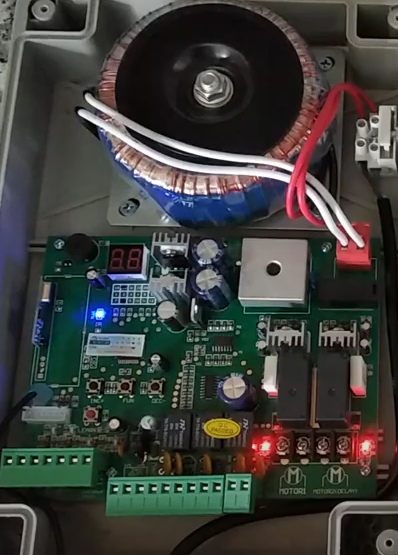

-Sau khi lắp động cơ lên vị trí cửa, tường đã chọn và đặt hộp điều khiển ở vị trí tùy thích. Đấu dây của mô tơ 1 và mô tơ 2 vào vị trí trên board mạch nếu cổng 2 cánh

-Đối với tay đòn để xác định vị trí chính xác cánh cửa nào đóng trước đấu dây vào mô tơ 1, còn lại đấu vào mô tơ 2.

-Trường hợp cổng 1 cánh quý khách chỉ đấu vào vị trí mô tơ 2 nhé!

B2: Khi hoàn tất việc đấu nối test thử remote đèn xanh trên board mạch đúng khi cửa mở. Đèn đỏ đúng khi cửa đóng

B3:

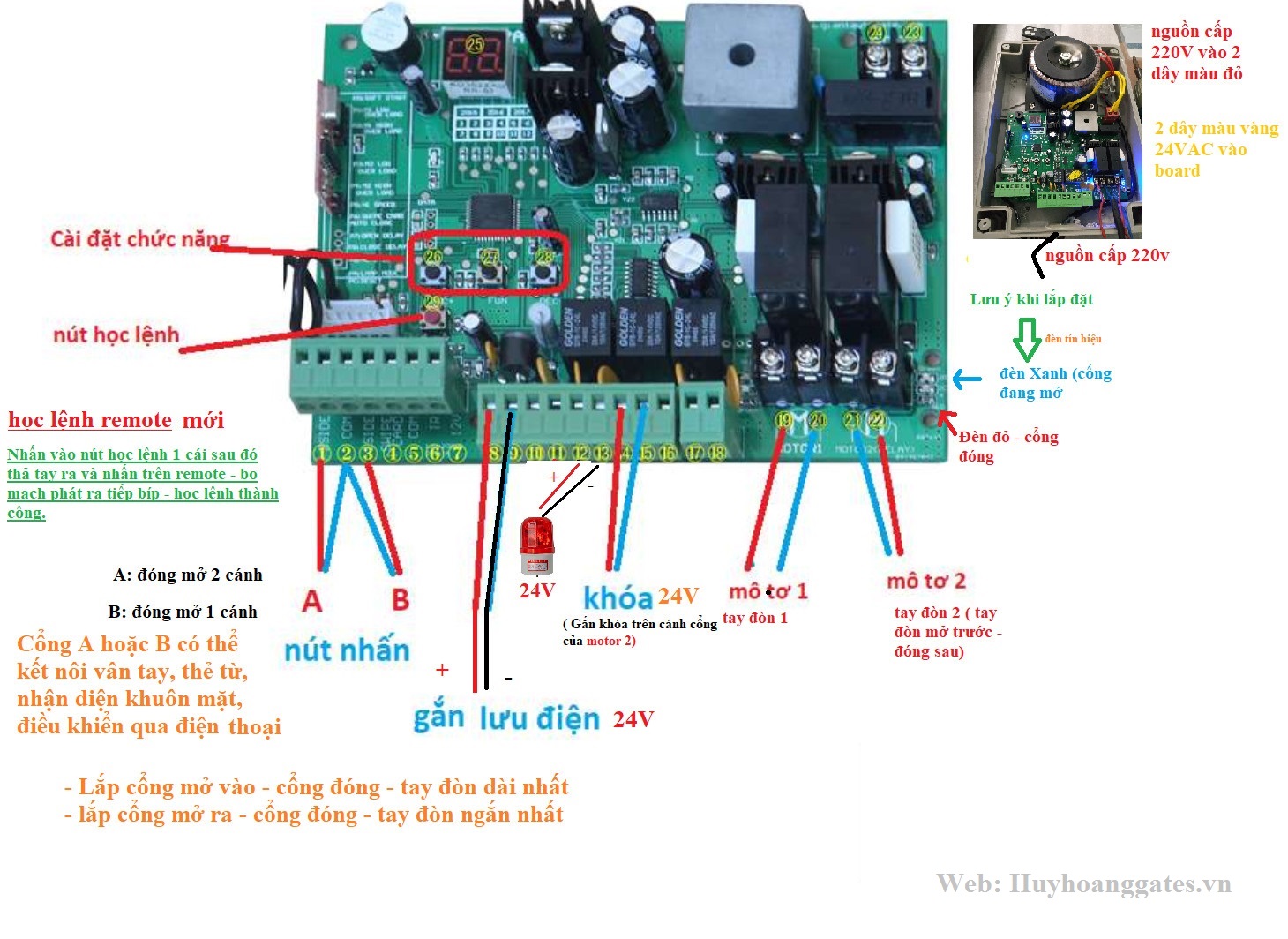

– Đối với quý khách hàng muốn lắp công tắc thông minh điều khiển từ xa qua điện thoại,..dây quý khách đầu vào vị trí 1,2,3 trên board mạch

-Vị trí 8, 9 quý khách có thể sử dụng nguồn lưu điện (24V) sử dụng khi mất điện

-Vị trí 12,13 ứng dụng cho đèn tín hiệu cửa cổng

-Vị trí 14,15 ứng dụng cho khóa điện cửa cổng

Phần 2: Chỉnh giá trị

-Đối với mô tơ đã học remote quý khách có thể sử dụng rồi. Còn với mô tơ chưa học lệnh remote quý khách thực hiện thao tác “học lệnh cho remote mô tơ tay đòn” và thao tác nhé.

-Để tùy chọn vào những giá trị trên board có 3 nút đen. Nhấn giữ nút đen ở giữa cho tới khi màn hình nhỏ trên board hiển thị. Những giá trị khác mặc định theo nhà sản xuất. Từ P1 đến P4 là lực tác động khi gặp vật cản (giữ nguyên không tác động đến)

-Điều chỉnh giá trị P5( tốc độ đóng hoặc mở cửa)=> bấm nút đen giữa để xác nhận=> dùng nút đen trái hoặc phải để tăng giảm=>sau đó bấm nút giữa xác nhận lần nữa

-Tiếp theo cần cài đặt giá trị P7, P8( độ delay khi đóng hoặc mở cửa). Gía trị 4 giây là phù hợp ngoài ra có thể tùy chỉnh theo ý thích.Tương tự cũng chỉnh đến P7, P8->nhấn nút giữa xác nhận-> chỉnh giá trị tăng giảm theo ý bằng 2 nút 2 bên -> bấm nút giữa xác nhận=>Hoàn tất lúc này khi quý khách ấn mở hoặc đóng cửa thì 2 cánh chênh nhau theo giá trị chỉnh (ví dụ: cánh mở trước 4 giây so với cánh còn lại)

-Gía trị P9 (Thời gian đóng mở cửa tự động): giá trị này có từ 0 đến 99 giây ở giá trị này quý khách nên để bằng 0.

-Gía trị Pb ( thời gian ngậm khóa): giá trị này dùng cho quý khách có sử dụng khóa điện. Nếu không dùng khóa quý khách để giá trị bằng 0
